La description

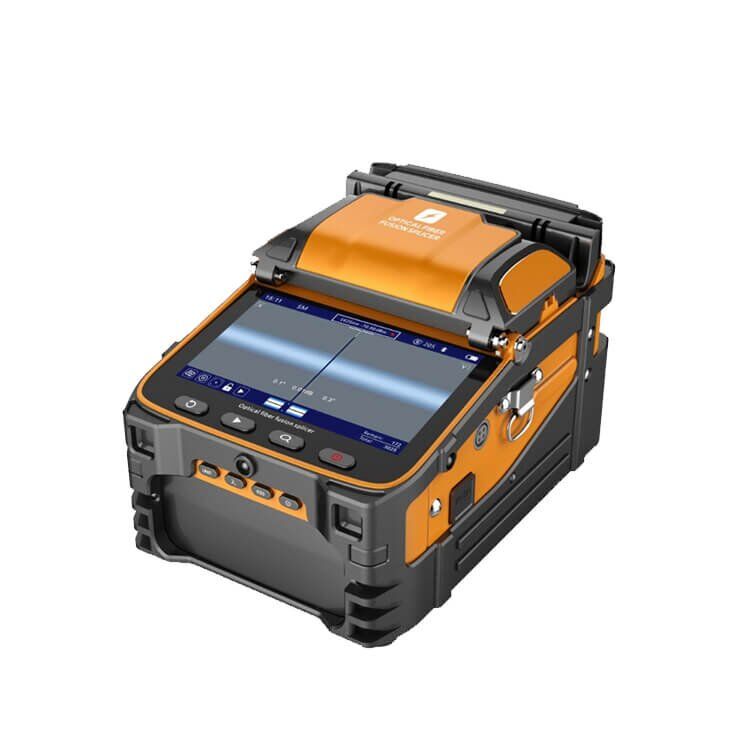

Cette épisseuse par fusion de fibres optiques est principalement utilisée pour la construction et la maintenance de câbles à fibres optiques dans les communications optiques. Contrairement à l’épissage mécanique du connecteur rapide, la méthode de connexion des fibres par épissure par fusion consiste à souder les 2 fibres optiques en déchargeant un arc électrique et en utilisant les 6 moteurs entièrement automatiques pour réaliser le couplage précis des champs de mode fibre optique.
De plus, cette machine d’épissage par fusion dispose également d’un wattmètre intégré et d’un VFL (localisateur visuel de défauts) pour aider l’opérateur avec une gestion de réseau plus pratique.
Application
FTTH, lignes de câbles à fibres principales
Caractéristiques
- 6 moteurs pour un positionnement précis de la fibre
- Option mode automatique
- Options d’alignement de noyau ou d’alignement de revêtement
- Temps d’épissage rapide de 5 secondes
- Temps de soudage rapide des manchons de 15 secondes (manchon de 40 mm)
- Processeur quadricœur offrant des temps de réponse rapides
- Batterie 7800 mAh échangeable haute capacité (200 opérations d’épissage et de chauffage)
- Adaptateur USB pour charger le smartphone en extérieur
- Ensemble complet d’accessoires de fonctionnement
- Configuration avec application smartphone dédiée
- Fonctionnement de la machine à épisser en 10 langues
- Grand écran 5.1” avec luminosité réglable
- Boîte à outils pratique de haute qualité unique et pratique
Caractéristiques optiques
| Item | Characteristics |
|---|---|
| Fiber Alignment | Core / Clading alignment, Manual alignment |
| Splicing Time | 5 Second |
| Heating Time | 15 Second |
| Heating Mode | Automatic heating (Pre-heating) |
| Focus Mode | 6 motors auto positioning |
| Applicable Fibers | SM (G.652 & G.657), MM (G.651), DS(G.657), NZDS (G.655) |
| Splice Loss | 0.025dB(SM), 0.01dB(MM), 0.04dB(DS/NZDS) |
| Control | Real-time control and calibration of fusion ARC |
| Return Loss | Better than 60dB |
| Fiber Diameter | Cladding Diameter:80-150μm |
| Coating Diameter:100-1000μm | |
| Fiber Cleave Length | Coating less than 250μm:8-16mm |
| Coating less than 250-1000μm:16mm | |
| Software Update | Automatically update, update by a key |
| Boot Time | 1 Second |
| Lanuguage | 10 languages |
| Tension Test | Standard 2N |
| Fiber Holders | 3 in 1 fiber holder, SM, MM, bare fiber, pigtail, rubber-insulated, multi fiber cable |
| Magnification | 300 for X or Y view, 150 for X or Y view |
| Screen | 5 inch TFT color display |
| Splicing Mode | Normal / high percision splicing |
| Splicing Method | Fully automatic, step by step splicing |
| Record Storage | Synchronize to the phone, and unlimited cloud storage |
| Built-In Battery | 7800 mA high capacity lithium battery, charging time ≤ 3.5 hours, continuous splicing and heating about 260 times |
| Power Supply | Input AC100-240V 50 / 60HZ, output DC13.5V / 4.8A, the current power mode can be identified, real-time detection of battery power |
| Operation Condistions | Temperature -15 ~ +50 °C, humidity: <95% rh (no condensation) working altitude: ~ 5000m. resist max. wind speed: ≤ 15m / s |
| Shrinkable Tube | 60mm、50mm、40mm、25mm |
| Protection | Waterproof, dust proof, shock-resistant |
