Glasvezelkabel wordt gemaakt om te voldoen aan de specificaties prestaties van optica, mechanische of milieu. Het is een communicatiekabel die afzonderlijk of in groepen kan worden gebruikt door een of meer optische vezels in de kabel als transmissiemedium te gebruiken.

De basisstructuur van vezel optische kabel is over het algemeen samengesteld uit kabelkern, versterkte staaldraad, vuller en schede, en andere componenten zoals water blokkerende laag, bufferlaag, isolerende metaaldraad enzovoort. Er zit geen metaal zoals goud, zilver en in de glasvezelkabel, en heeft over het algemeen geen recyclingwaarde.

Geschiedenis van de vezelkabel

In 1976 bouwde het BELL Research Institute van de Verenigde Staten het eerste experimentele optische-vezelcommunicatiesysteem in Atlanta, met gebruikmaking van 144 glasvezelkabels van de Western Electric Company. In 1980 begon men commerciële glasvezelkabels van multimode optische vezels te gebruiken voor interlokale hoofdlijnen en een paar langeafstandslijnen in de stad. De commerciële glasvezelkabel van single-mode optische vezels begon in 1983 te worden gebruikt voor langeafstandslijnen. In 1988 werd de eerste transatlantische onderzeese glasvezelkabel, die de Verenigde Staten met Groot-Brittannië en Frankrijk verbond, met succes gelegd.

In 1978 ontwikkelde China zijn eigen communicatie vezeloptische kabel, die multi-mode optische vezel goedkeurt en de kernstructuur is laag gestrand. Er zijn veldproeven uitgevoerd in Shanghai, Beijing en Wuhan. Spoedig daarna werd het gebruikt als een interlokale lijn in het lokale telefoonnet. Na 1984 werd het geleidelijk gebruikt in lange-afstandslijnen en begon men single-mode optische vezel te gebruiken.

De communicatie vezel optische kabel heeft grotere transmissiecapaciteit dan koperkabel, met lange afstand, klein volume, licht gewicht en geen elektromagnetische interferentie. Sinds 1976, heeft het zich ontwikkeld tot de ruggengraat van lange afstand stamlijn, stedelijke stamlijn, offshore en cross ocean onderzeese communicatie, local area network en prive-netwerk transmissielijnen, en begon te ontwikkelen op het gebied van de stedelijke gebruiker lus distributienetwerk breedband geïntegreerde diensten digitale netwerk transmissielijnen biedt.

Vervaardiging van optische kabel

Het fabricageproces van glasvezelkabel is over het algemeen onderverdeeld in de volgende processen:

Keuze van optische vezel. Selecteer de optische vezel met uitstekende transmissiekenmerken en gekwalificeerde spanning.

Verven van optische vezels. Voor de identificatie wordt een volledig standaardchromatogram gebruikt, dat bij hoge temperatuur niet mag vervagen of migreren.

Uitdrijving. Met behulp van hoge elasticiteitsmodulus en lage uitzettingscoëfficiënt kunststof worden geëxtrudeerd in een bepaalde grootte buis, en zet de optische vezel in de vochtbestendige en waterdichte vulling verbinding. Bewaar het dan gedurende enkele dagen (niet minder dan twee dagen).

Stranding. Verschillende geëxtrudeerde losse optische vezelbuizen worden samen met de versterkende eenheid gestrengeld.

Buitenste omhulsel. Voeg een laag omhulsel toe aan de kern van de vezeloptische kabel.

Kabelstructuur

De glasvezelkabel bestaat uit drie delen: de kabelkern, versterkende elementen en de mantel. Twee typen kabelkernstructuur zijn eenaderige structuur en meeraderige structuur. Voor meeraderige kabeltypes kunnen we scheiden met unitube en gestrande losse buis. Er zijn twee soorten versterkte structuren: gepantserde en niet-gepantserde. De omhulling kan verschillende dichtheden en materialen hebben, afhankelijk van de toepassingsomgeving. Er zijn waterblokkerende laag, bufferlaag, geïsoleerde metaaldraad en andere componenten zoals vereist.

Het Type van vezelkabel

Volgens verschillende transmissieprestaties, afstand en doel, kan de vezel optische kabel in de vezel optische kabel van de gebruiker, lokale telefoon vezel optische kabel, lange-afstands vezel optische kabel en onderzeese vezel optische kabel worden verdeeld.

Volgens de verschillende soorten optische vezels die in glasvezelkabels worden gebruikt, kunnen deze worden onderverdeeld in single-mode glasvezelkabels en multi-mode glasvezelkabels.

Volgens het aantal vezelkernen in de vezeloptische kabel, kan deze worden verdeeld in simplex vezeloptische kabel en duplex vezeloptische kabel.

Volgens de verschillende configuratiemethodes van versterking, kan de vezel optische kabel in centrale versterkingscomponent vezel optische kabel, verdeelde versterkingscomponent vezel optische kabel, de vezel optische kabel van de schede versterkingscomponent en de uitvoerige buitenkabel van de schede vezel optische kabel worden verdeeld.

Volgens de verschillende voorwaarden van transmissieleider en middel, kan de vezel optische kabel in al diëlektrische vezel optische kabel, gewone vezel optische kabel en geïntegreerde vezel optische kabel worden verdeeld (hoofdzakelijk gebruikt voor de speciale communicatielijn van het spoorwegnetwerk).

Volgens verschillende legmethodes, kan de vezel optische kabel in kanaal vezel optische kabel, directe begrafenis vezel optische kabel, lucht vezel optische kabel en onderwater vezel optische kabel worden verdeeld.

Volgens verschillende structuur, kan de vezel optische kabel in vlakke kabel, laag vastgelopen kabel, skeletkabel, gepantserde kabel en hoge dichtheid gebruikerskabel worden verdeeld.

Type aansluiting

Het belangrijkste type vezelkabelverbinding is permanente verbinding, noodverbinding en activiteitenverbinding.

Permanente optische vezelverbinding (ook fusie genoemd)

In dit verband worden de verbindingspunten van twee optische vezels gefuseerd en verbonden door middel van ontlading. Hij wordt gebruikt in langeafstandsverbindingen, permanente of semi-permanente vaste verbindingen. Het belangrijkste kenmerk van deze verbinding is dat de demping van de verbinding het laagst is van alle verbindingstypes, met een typische waarde van 0,01 ~ 0,03dB/punt. Maar speciaal materiaal (machine van de lassen de fusie verbindend) en professioneel personeel zijn nodig om bij het verbinden te werken, en het verbindingspunt vergt ook speciale doos om te beschermen.

Noodaansluiting (ook wel coldmelt genoemd)

Bij noodverbindingen wordt hoofdzakelijk gebruik gemaakt van mechanische en chemische methoden om twee optische vezels aan elkaar te bevestigen en te binden. Het belangrijkste kenmerk van deze methode is dat de verbinding snel en betrouwbaar is, en dat de typische verzwakking van de verbinding 0,1 ~ 0,3dB/punt bedraagt. Maar het gebruik op lange termijn van het verbindingspunt zal onstabiel zijn, en de verzwakking zal sterk toenemen, zodat het alleen in een korte tijd voor noodgevallen kan worden gebruikt.

Activiteit verbinding

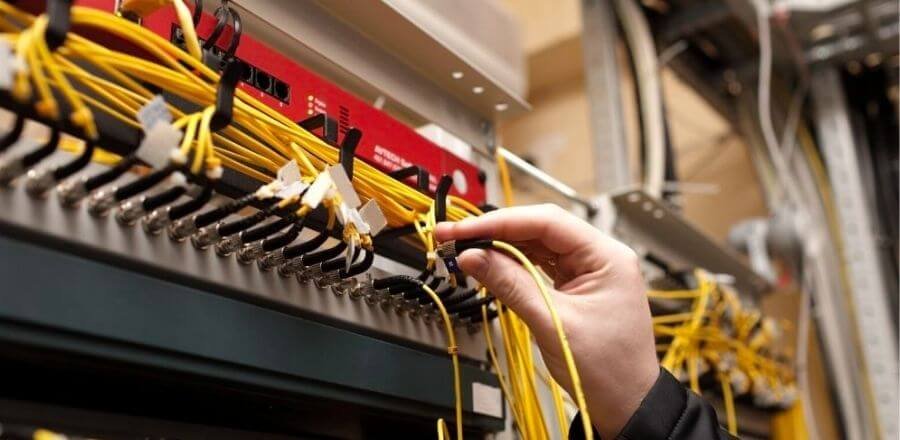

Een mobiele verbinding is een soort verbinding tussen stations of stations met glasvezelkabels door middel van verschillende optische vezelverbindingsapparatuur (connectoren en adapters). Dit type aansluiting is flexibel, eenvoudig, handig en betrouwbaar. Het wordt vaak gebruikt in computernetwerkbekabeling in gebouwen. De typische verzwakking is 1dB/verbinding.

Hoe kiest u glasvezelkabel

Naast het aantal vezelkernen en de types van optische vezel, zal de buitenmantel volgens het toepassingsmilieu worden geselecteerd.

wanneer de optische kabel buitenshuis rechtstreeks wordt begraven, moet gepantserde optische vezelkabel worden gekozen. Wanneer de kabel boven het hoofd wordt gelegd, kan worden gekozen voor een kabel met twee of meer versterkingsdraden.

Bij de keuze van vezelkabels die in gebouwen worden gebruikt, moet rekening worden gehouden met de kenmerken vlamvertragend, giftig en rookwerend. Plenum kan worden gebruikt in de pijpleiding of geforceerde ventilatie gebieden. Vlamvertragend, niet-toxisch en rookvrij (stijgkabel) is noodzakelijk in blootgestelde omgeving.

Distributiekabel kan worden gebruikt in verticaal verdeeld in gebouw. Breakout fiber kabel kan worden gebruikt in horizontale bekabeling.

Als de transmissieafstand binnen 2km is, kan de multimode vezel optische kabel worden geselecteerd, en de relais of single-mode vezel optische kabel kan voor meer dan 2km worden gebruikt.

Kabel kwaliteit

Als transmissiemedium van optische vezelcommunicatiesystemen beïnvloedt de kwaliteit van de optische vezelkabel rechtstreeks de volledige werking van het communicatienetwerk. Om te bepalen of een glasvezelkabel van goede kwaliteit is, moeten we verschillende onderdelen onderzoeken, zoals de optische vezels, de buitenmantel en het versterkingselement, enz. Op glasvezelkabel kwaliteitscontrole en checklists, kunt u alle details krijgen over kabel kwaliteit.

Trek- en kreukelgrens

WordPress Tables Plugin

Kabelconstructie

Het belangrijkste voor het leggen van kabels over lange afstand is het kiezen van een geschikt pad. De kortste weg is niet noodzakelijk de beste. Het grondbezit, de mogelijkheid van oprichting of begraving moeten worden overwogen. En wanneer de optische vezelkabel draait, moet zijn draaicirkel 20 keer groter zijn dan de diameter van de optische vezelkabel zelf.

Fiber Optische Kabel

De methode van de ophanglijn is eenvoudig en commercieel, en wordt wereldwijd veel gebruikt, maar het is tijdrovend om het beslag aan te brengen en te regelen.

De manier om de boodschapper op te hangen is stabieler en vergt minder onderhoud. Maar er is een speciaal opwindmechanisme nodig.

Zelfdragende antennes stellen hoge eisen aan de paal, zijn moeilijk te construeren en te onderhouden, en zijn duur.

Bij de installatie moet een geleider aan de kabelgeleiding worden toegevoegd en moet worden vermeden dat de kabel gaat slepen. Wanneer je glasvezelkabel trekt, probeer je de wrijving te verminderen. Elke paal moet worden voorzien van een stuk glasvezelkabel voor uitbreiding.

Besteed aandacht aan de betrouwbare aarding van metalen voorwerpen in glasvezelkabels. Vooral in bergachtige gebieden, gebieden met hoogspanningsnetten en onweersgebieden zijn er gewoonlijk 3 aardingspunten per kilometer, en er worden zelfs niet-metalen glasvezelkabels gebruikt.

Kabel van de buis de Vezel Optische Kabel

Vóór de aanleg moet de bezetting van de pijpleiding worden gecontroleerd, moeten de plastic onderbuizen worden gereinigd en geplaatst en in de tractieleiding worden gelegd.

De lengte van de lay-out moet worden berekend. En er moet genoeg gereserveerde lengte zijn. Zie de volgende tabel voor details:

WordPress Tables Plugin Andere kabellengten moeten worden gereserveerd overeenkomstig het ontwerp.

De lengte van het traject mag niet te lang zijn (in het algemeen 2 km), en het trekken moet vanuit het midden naar beide zijden worden uitgevoerd.

De trekkracht mag in het algemeen niet groter zijn dan 120 kg. En het zou de versterkte kern van de optische vezelkabel moeten trekken. De waterdichte bescherming van het eindstation van de optische vezelkabel moet goed worden behandeld.

De kabelin- en -uitgang moeten voorzien zijn van een parallelle kabelgeleider, en het is niet toegestaan de kabel rechtstreeks over de grond te slepen.

De glasvezelkabel van het kanaal moet ook op betrouwbare wijze worden geaard.

Direct ingegraven glasvezelkabel

De diepte van de direct ingegraven glasvezelkabelsleuf moet volgens de normen worden gegraven.

WordPress Tables Plugin

De leiding kan bovengronds worden gelegd of worden geboord en ingebed als er geen sleuf kan worden gegraven.

De bodem van de sleuf moet glad en stevig zijn. Een deel zand, cement of steun kan indien nodig vooraf worden opgevuld.

Voor het leggen kan manuele of mechanische tractie worden gebruikt, maar er moet aandacht worden besteed aan de geleiding en de smering.

De grond moet zo spoedig mogelijk na het leggen worden bedekt en aangestampt.

Indoor glasvezelkabel

Wanneer de kabel verticaal wordt gelegd, moet bijzondere aandacht worden besteed aan de draagkracht van de optische vezelkabel. Over het algemeen moet de glasvezelkabel eens per twee verdiepingen worden bevestigd.

Plastic pijp met beschermende ingang moet worden toegevoegd wanneer de kabel door muren of vloeren gaat. De pijp moet worden gevuld met een brandvertragende vulstof.

Een bepaalde hoeveelheid plastic buizen kan ook van tevoren in het gebouw worden gelegd. Wanneer de glasvezelkabel klaar is om gelegd te worden, kan de glasvezelkabel geïnstalleerd worden door middel van tractie of vacuümmethode.

Optische vezeldetectie

Het voornaamste doel van optische vezeldetectie is de kwaliteit van het verbindingssysteem te waarborgen, de storingsfactoren te verminderen en de storingspunten in geval van storing te achterhalen. Er zijn vele opsporingsmethoden, die hoofdzakelijk kunnen worden onderverdeeld in eenvoudige handmeting en meting met precisie-instrumenten.

eenvoudige handmatige meting

Deze methode wordt over het algemeen gebruikt om de on-off van optische vezel snel te detecteren en de vezel tijdens de constructie te onderscheiden. Het wordt gerealiseerd door een eenvoudige lichtbron die zichtbaar licht van één eind van de vezel drijft en dat licht van het andere eind observeert. Hoewel deze methode eenvoudig is, kan zij de verzwakking en het breekpunt van de vezel niet kwantitatief controleren.

meting met precisie-instrumenten

De demping van de optische vezel en de gezamenlijke demping kunnen worden getest met behulp van een optische vermogensmeter of OTDR. En zelfs de breekpuntplaats van optische vezel kan worden gemeten. Deze meting kan worden gebruikt om de oorzaken van de storing in het optische vezelnetwerk kwantitatief te analyseren en de kwaliteit van de producten in het netwerk te evalueren.

Voorzorgsmaatregelen

Na ontvangst van de optische vezelkabel moet de gebruiker het certificaat van de optische vezelkabel en de optische gegevens samen met de optische vezelkabel controleren. Controleer het kabeltrommelnummer, model, kernnummer en lengte, en controleer of de buitenverpakking beschadigd is.

Bij het leggen van de vezelkabel moet een gedeelte van de tractiekabel worden gebruikt voor de verbinding met de kabelwapening. En het zal worden bevestigd met kabelmantel of tape met de kabelmantel. Indien het een kabel met optische vezels betreft, moet een speciale roterende trekkop worden aangebracht tussen de trekkabel en de kabelversterking. Omdat het niet is toegestaan om direct aan de buitenmantel van de glasvezelkabel te trekken voor tractie.

Voor het leggen van kabels met een lengte van 2 km of meer is het niet toegestaan ze van het begin tot het einde in één keer aan te leggen. De optische vezelkabel moet in het midden van de sectie worden geplaatst, en met een 8-vorm naar beide uiteinden worden gelegd

Wanneer het lossen van vezel optische kabel van auto, is het beter om vorkheftruck of kraanhijstoestel te gebruiken om de kabel zacht op de grond van het voertuig te plaatsen

Bij het lossen van de optischevezelkabel uit het voertuig is het raadzaam een vlakke plaat te plaatsen tussen het platform van het voertuig en de grond, een helling van 45 graden te vormen en met een touw door het middelste gat van de trommel van de optischevezelkabel te gaan. Mensen trekken aan beide uiteinden van het touw op het voertuig, en de vezelkabeltrommel rolt langs de helling van het bord naar beneden. Het is strikt gestapeld en horizontaal geplaatst bij het lossen. Het verticaal laten vallen van een optische kabel vanaf een hoge plaats en het plaatsen met een sterke impact op de kabel om schade te veroorzaken, is verboden.

Wanneer de kabeltrommel moet worden gerold, moet dit gebeuren in de richting van de draairichting die op de kabeltrommel is aangegeven. En lange-afstand rollen is niet toegestaan.

Vóór de bouw moet een inspectie van de kabeltrommel worden uitgevoerd. Zoals de kwaliteit van de buitenmantel en de verzwakkingsindex

De maximale trekkracht van de buis- of antennekabel mag niet meer bedragen dan 1500N, en de maximale spanning van de direct ingegraven optische vezelkabel niet meer dan 3000N.

Bij de aanleg en indeling van glasvezelkabels is het niet toegestaan de kabel in een rechte hoek van 90 graden te buigen of te vormen. Dynamisch buigen (zoals tijdens de bouw), voor kabelgoten en luchtkabels, de buigstraal moet groter zijn dan 20 keer de buitendiameter van de optische vezelkabel. Voor de rechtstreeks ingegraven optische vezelkabel moet de buigstraal groter zijn dan 25 maal de buitendiameter van de kabel. Bij het leggen moet de buigstraal van de kabelgoot en de antennekabel groter zijn dan 10 maal de diameter van deze kabel. Voor de rechtstreeks ingegraven glasvezelkabel moet de buigstraal groter zijn dan 12,5 maal de kabeldiameter. Buig de optische vezelkabel niet te veel om een “dode knik” te veroorzaken

De trekkracht van de glasvezelkabelconstructie mag de toelaatbare kracht op korte termijn niet overschrijden (kanaal- en antennekabel: 1500N); Direct ingegraven glasvezelkabel: 3000N; ADSS optische vezelkabel: 20% RTS. En hij mag de toelaatbare kracht op lange termijn tijdens werking en gebruik niet overschrijden (600N voor kanaal- en antennekabel, directe begraven optische vezelkabel 1000N; ADSS optische vezelkabel: MAT). De aanleg van glasvezelkabels moet worden uitgevoerd onder leiding van de desbetreffende gekwalificeerde technici.

Het is van groot belang dat de glasvezelkabels volgens de juiste methode worden gelegd. De onjuiste bouw zal gemakkelijk de verhoging van vermindering, kortere levensduur, gebroken vezel, gebroken schede, pantserfractuur, enz. veroorzaken. De kabel, vooral de voedingskabel, heeft een grote diameter en een zware massa. Het is noodzakelijk een beugel te gebruiken om de kabeltrommel te ondersteunen bij het uitzetten. En rol de kabeltrommel terwijl je aan de kabel trekt. Als het een losse kabel is zonder kabeltrommel, is het noodzakelijk de bedrading te regelen nadat deze is rechtgetrokken. Het kabelpersoneel moet zijn uitgerust met een walkie talkie om contact te houden. Om ervoor te zorgen dat als de kabel niet kan bewegen, anderen er niet met bruut geweld aan trekken. We moeten doorgaan nadat de vezelkabel langzaam wordt rechtgetrokken. Dit is om ervoor te zorgen dat onze “kwetsbare” glasvezelkabels veilig worden gelegd.
